防腐电磁流量计

分享到:

防腐电磁流量计

产品概述

DC-LD系列防腐电磁流量计是我公司采用国内外最先进技术研制、开发的全能智能流量计,与老式模拟的或非智能的电磁流量计有非常大的区别,尤其在测量精度、可靠性、稳定性、防腐性能和使用寿命等方面。特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等,都能适应被测流体的性质和流量测量的要求。

技术参数

精度等级:管道式:0.5级,1.0级
被测介质温度:
         普通橡胶衬里:-20~+60℃;高温橡胶衬里:-20~+90℃
         聚四氟乙稀衬里:-30~+100℃;高温型四氟衬里:-30~+150℃
额定工作压力:
管道式:DN10~DN65       2.5MPa
                DN80~DN150      1.6MPa
                DN200~DN1200      1.0MPa
输出信号及负载电阻:4-20mADC,0-500Ω
电极材料:含钼

选型说明

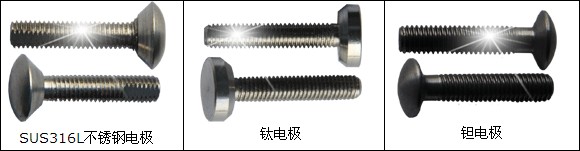

  1. 电极的选择:选择电极材料时,要考虑被测介质的耐腐蚀性,一般要比工艺管道材料高一个等级。接地环可选择与电极相同的材料,也可选择与工艺管道相同的材料作接地环。工艺管道为金属管道且内壁无绝缘涂层时,可不选用接地环。
    电极、接地环材料
     说明
    被测液体举例
    316不锈钢
    不耐无机酸、有机酸、氯化物的腐蚀,用于非腐蚀性介质
    生活及工业用水、污水、矿浆、糖浆
    含钼不锈钢
    对温度<80℃各种浓度的酸及碱溶液具有强的耐腐蚀性
    磷酸、烧酸
    OCr18Ni12Mo2Ti
    钛(Ti)
    特别适用于氯离子存在的场合使用,能耐氯化物(氯化钙、氯化钾、氯化铵、氯化钠)硫化物、碱液的腐蚀
    冷冻盐水、海水、氨水双氧水、乙酸
    钽(Ta)
    具有优良的耐腐蚀性,几乎和玻璃相似,几乎能耐一切化学介质(包括沸点的盐酸、硝酸、王水、硫酸)的腐蚀。不耐碱、氢氟酸、氧化物及发烟硫酸的腐蚀。
    盐酸王水、硝酸、硫酸
    铂(Pt)
    几乎适用于所有化学介质的腐蚀,但不适用于王水和铵盐
    浓硫酸、热碱溶液


  2. 衬里的选择:衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯(PIEE)衬里具有优良的耐强酸强碱腐蚀的性能,它也具有可靠的耐高温性,高温下不变形,不降色绝缘电阻的性能;它还具有不粘性,即不能和其他物质相粘接、表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝)强腐蚀性介质(如硫酸、硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用四氟衬里。橡胶具有耐磨特点,广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。
    衬里
    主要性能特点
    可测介质举例
    注意事项
    四氟(PTEE)
    耐热耐腐蚀性能优良、表面光滑、不易粘着
    高渗透性介质,如氢氟酸、盐酸、醋酸等。强腐蚀性介质,如硫酸、硝酸、电解质、烧碱等。易结疤的介质。
    可用于卫生要求的场,适用于高温流体。温度范围为(-30—+150℃)用于正压管道
    橡胶
    有极好的弹性,耐磨性好,耐冲击。耐一般弱腐蚀性介质的腐蚀。
    水、废水、污水、纤维浆、矿浆、泥浆
    广泛用于非腐蚀或磨损性介质的场合。温度范围-20—+80℃。用于正压管道
橡胶衬里 PO衬里 四氟衬里



选型图谱
型号
口径DN

DC-LD
15~3000


代号
安装形式

Y
一体式
F
分体式

代号
转换器型号
ZA
圆形
ZB
方形

代号
输出信号
I.4
4~20mA
f
频率1KHz
Rs
串行通讯(485)
C
控制输出

 代号
防爆要求
N
无防爆
EX
防爆(仅适用于分体式)

代号
介质温度
T1
≤65℃
T2
≤120℃
T3
≤180℃(仅适用于分体式)

代号
内衬材质
NE
氯丁橡胶(≤65℃)
PTFE
聚四氟乙烯(≤189℃)
PVC
聚氯乙烯(≤70℃)

代号
电极材质
316L
不锈钢
HC
哈氏合金C
HB
哈氏合金B
Ti
Ta
