浅析椭圆齿轮流量计的结构原理及安装维护工作
椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制适用于各种类型的液体测量，如原油、柴油、汽油等，金湖鼎诚仪表有限公司生产的椭圆齿轮流量计具有量程大，精度高，使用和维修方便等特点，广泛应用于石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。下面就椭圆齿轮流量计的原理及安装、维护工作给大家做个总结：
一、椭圆齿轮流量计的原理
椭圆齿轮流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（结构见图）。

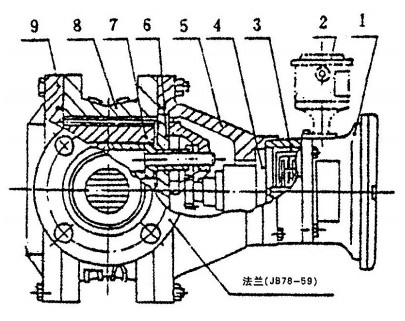

1 .计数器 2.发信器 3.精度调节器 4.密封联轴器 5.前盖 6 .盖板 7.椭圆齿轮 8.壳体 9.后盖
二、椭圆齿轮流量计的安装
- 安装使用前应核实流量计的规格、量程、工作压力、温度和湿度，当测量腐蚀介质时，应注意流量计的材质是否满足要求。
- 在连续使用的生产线上安装流量计时，要注意设置旁路管线和阀门，以便于清扫和检修。
- 安装前应彻底清洗管道，并在流量计前安装过滤器，防止杂物进入流量计。
- 被测液体含有气体时，应安装空气分离器。
- 应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘与地平面垂直。
- 调节流量和启动、关闭流量的阀门应分别安装在流量计的进、出口端。
- 流量计壳体上箭头指向应与被测液体流动方向一致。
- 连续流程的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗和检修。在垂直管道上的流量计应装在旁路管道中，以防止杂物落入仪表内。
- 在正确安装的条件下，为便于读数，可根据需要将流量计的计数器旋转180°或90°。
三、椭圆齿轮流量计的维护
- 在流量计过滤器的两端可装压力表，以便于检查流量计和过滤器的工作情况。
- 流量计启用应首先开启旁路管线的阀门，然后缓慢打开流量计入口阀，再缓慢打开出口阀，在打开出口阀的同时一定要密切注视流量计的移动速度，等工作正常时再关闭旁路线阀，这时应该注意观察表的运转情况，如出现异常现象，应立即打开旁路线阀，同时关闭流量计的出口阀与入口阀，进行检查处理。
- 选择流量计时，实际流量应在流量计流量范围的 50%~80%以内为宜。实际流量大小不应超出椭圆齿轮流量计的流量范围。
- 新安装的流量计投用一天后，必须打开过滤器清除杂质。
- 正常使用时，轻质每半年，重油每三个月必须清洗过滤器一次，以避免过滤器被堵塞或破损造成流量计的损坏。
- 严禁用蒸汽吹扫流量计，避免造成椭圆齿轮流量计的损坏。
- 禁止输送汽液混合状态下的介质进行计量，必要时在流量计前加装稳压装置，保证是在液态下的计量。
