顶装式磁翻板液位计和侧装式磁翻板液位计的对比介绍说明

为了适应不同工况环境的需求，磁翻板液位计的安装方式分为顶装与侧装两种，两者的原理是一样的，那么顶装式磁翻板液位计和侧装式磁翻板液位计有什么不同之处和共同之处呢？下面就为大家介绍一下。

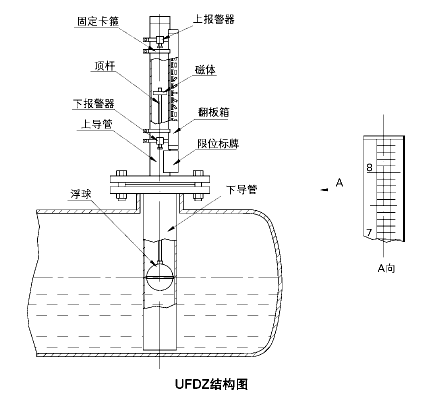

       顶装式磁翻板液位计顾名思义，必须安装在罐体的顶部，安装时保持翻板垂直，连杆不能弯曲。顶装磁翻板液位计主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。  顶装的磁翻板液位计使用时需要对指示器的磁翻板用所附磁钢进行一次引导，从而使磁翻板液位计零位以上指示白色、零位以下指示红色，通过无触点报警开关使转换起触点按液位给定值动作从而达到液位控制的目的报警开关安装在液位计所需控制位置，转换器安装在控制室内，至顶装式此磁翻板液位计安装完毕后。

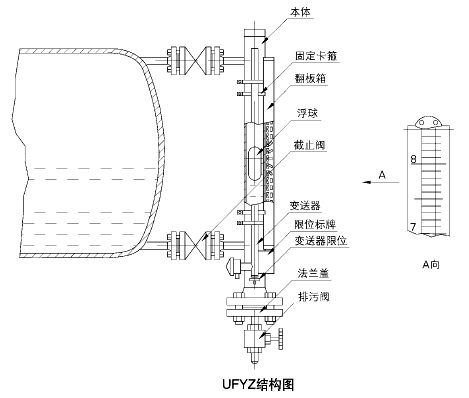

       侧装式磁翻板液位计安装于罐体外侧的延伸管上，罐体内部的液位可以由翻板指示器清楚得知。在旁路管外侧亦可加装磁性开关，做为电气接点信号输出，磁翻板液位计桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色，以指示实际液面高度。该液位计是具有可靠的安全性仪表，由于具有磁性耦合隔离密闭结构，尤其适用于易燃、易爆和腐蚀有毒液位检测，从而使原复杂环境的液位检测手段变得简单和可靠安全。侧装型磁翻板液位计具有就地显示的直读式特性，不需多组液位计组合，有着单体进行全量程测量、设备少开孔、显示清晰、标志醒目、读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送，从而提高其传输精度。

      无论顶装式磁翻板液位计还是侧装式磁翻板液位计都可以利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现ON-OFF控制或报警。可按客户需求只配单个开关，也可以配多个开关实现液位的多点报警与控制。另外，还可以在两种液位计上安装变送器，实现4-20mA远传信号输出功能。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。

      总而言之，磁翻板液位计的显示清晰、读数直观而且可以进行单体的全程测量，有着很好的实用性，不管是顶装还是侧装，都拥有着良好的性能。
