侧装型磁翻板液位计的一些相关知识
目前国内市场上的磁翻板液位计已经有很多的种类，但就结构而言，一般分为侧装型磁翻板和顶装型磁翻板，也有少部分厂家生产底装型。磁翻板液位计应用十分广泛，可以适用于不同的环境中。下面我们就为大家介绍一下侧装型磁翻板液位计的一些相关知识。

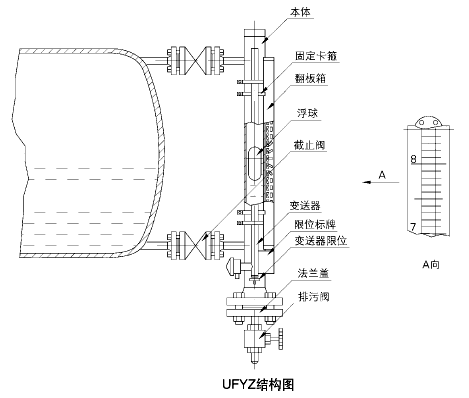

金湖鼎诚仪表有限公司UFYZ系列侧装型磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖以及液位变送器等组成，其结构如图所示。工作原理为：本体外的翻板箱及变送器受本体内浮子(具有定向磁性源，按不同介质和压力有针对性地研制)的作用促使翻板翻动而显示红白颜色，并随浮子的移动指示不同的液面高度，同时液位变送器将液位信号传送至控制中心进行液位指示和控制，也可通过计算机进行集中监控。
.gif)
侧装型磁翻板液位计在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色，以指示实际液面高度。
侧装型磁翻板液位计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。
由于具有磁性耦合隔离密闭结构，适用于易燃、易爆和腐蚀有毒液位检测，从而使原复杂环境的液位检测手段变得简单和可靠安全。磁翻板液位计具有就地显示的直读式特性，不需多组液位计组合，单体进行全量程测量。设备安装时不需要另外开孔，直接法兰连接，具有显示清晰、标志醒目、读数直观等优点。当磁翻板液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。
侧装型磁翻板液位计同样适用于高温、高压、强酸、强碱及有防爆要求的工艺环境，结构简单、可靠耐用，可加装多种选购配件使控制更加容易。加装液位传送器及磁性开关，不须停机可随时安装或调整。若电源中断，现场磁性开关也不受影响，准确性高。
如果您想购买侧装型磁翻板液位计，可与我公司取得联系，订货时请提供以下参数：
- 型号规格（可根据我公司产品选型图谱进行选型）；
- 被测介质名称和密度；
- 工作压力；
- 工作温度；
- 测量范围；
- 连接法兰(标准) ；
- 配套仪表；
- 其他特殊要求。
