侧装式磁翻板液位计

产品概述

UFYZ侧装型磁翻板液位计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知，旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表，由于具有磁性耦合隔离密闭结构，尤其适用于易燃、易爆和腐蚀有毒液位检测，从而使原复杂环境的液位检测手段变得简单和可靠安全。侧装型磁翻板液位计具有就地显示的直读式特性，不需多组液位计组合，有着单体进行全量程测量、设备少开孔、显示清晰、标志醒目、读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送，从而提高其传输精度。

工作原理

UFYZ侧装型磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖以及液位变送器等组成，其结构如图所示。工作原理为：本体外的翻板箱及变送器受本体内浮子(具有定向磁性源，按不同介质和压力有针对性地研制)的作用促使翻板翻动而显示红白颜色，并随浮子的移动指示不同的液面高度，同时液位变送器将液位信号传送至控制中心进行液位指示和控制，也可通过计算机进行集中监控。

结构特点

1.基本型
及就地显示型，液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转180。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
2.上下限开关
利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现ON-OFF控制或报警。可按客户需求只配单个开关，也可以配多个开关实现液位的多点报警与控制。
3.电远传
在磁浮子液位计上安装变送器，实现4-20mA远传信号输出功能。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。

技术参数

1.现场显示型

• 测量范围：300~15000mm
• 测量精度：±5.0mm、±10mm
• 工作温度： -40~250℃ (ABS，PP-R，PVC：-40～80℃) 特殊型可达450℃
• 工作压力 ：≤2.5MPa(2.5MPa以上可另行设汁)； 防腐型≤0.6MPa
• 介质粘度 ：≤1st(10-4m2/s)
• 介质密度：≥450kg/m3
• 介质密度差：≥ 150kg/m3
• 排污接口：ZG1/2“（内）
• 环境振动：频率≤25Hz，振幅≤0.5mm 跟随速度：≤0.08m/s
• 接液材质：不锈钢（1Cr18Ni9Ti，316，316L），不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE），PVC塑料(聚氯乙烯)，PP-R，ABS
• 连接过程：侧装式 HG20592-97 DN25 PN4.0（或用户指定）；顶装式 HG20592-97，DN80，PN1.6（或用户指定）；夹套法兰 HG20592-97；DN15 PN1.6（或用户指定）

2. 远传信号输出装置

• 输出信号：4~20mA；
• 负载阻抗：350Ω（24VDC时）；
• 供电电源：18~30VDC（额定24VDC）；
• 环境温度：-40~80℃；
• 相对湿度：≤90%RH；
• 功耗：0.5W；
• 本安型：ibIICT4；
• 隔爆型：dIIBT4。

3. 控制报警开关

• 输出型式：常开常闭开关信号
• 报警精度：+10mm
• 环境温度：-40~80℃
• 工作寿命：≥105次
• 出线接口：M20*1.5或内螺纹3/4″

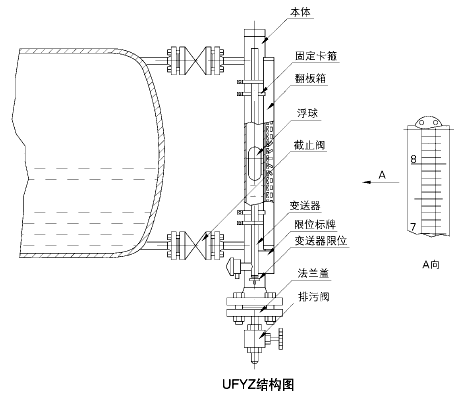

结构示意图

订货须知

1. 型号规格
2. 被测介质名称和密度
3. 工作压力
4. 工作温度
5. 测量范围
6. 连接法兰(标准)
7. 配套仪表
8. 特殊要求
